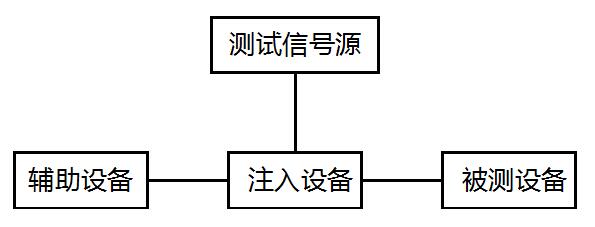

传导骚扰抗扰度是测量被测设备（EUT）电磁兼容指标的一项重要测试。目前，国内对于该项目的测试主要是依据GB/T17626.6：2008，该标准是关于设备对来自9KHz~80MHz频率范围内射频电磁骚扰的传导骚扰抗扰度要求，设备至少通过一条连接线缆（如电源线、信号线、地线等）与射频相耦合，实际试验频率通常是150KHz~80MHz.其测试配置图框图如下图所示：

传导骚扰抗扰度测试配置框图

1、传导骚扰抗扰度试验目的和应用场合

GB/T17626.6：2008标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

2、传导骚扰抗扰度试验布置以及测试

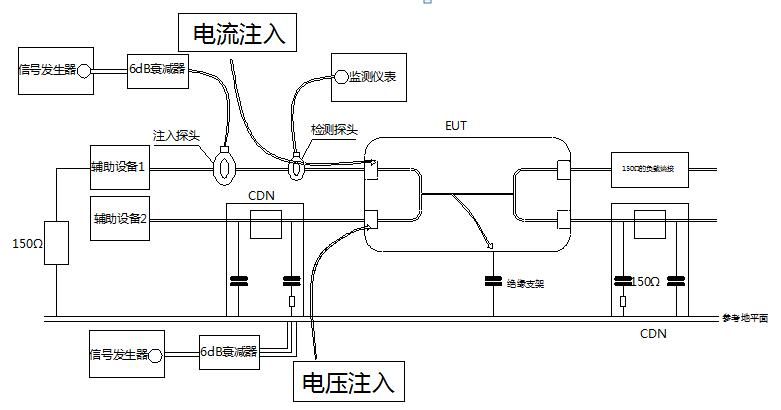

1）典型的试验布置如下：

a. 在需要使用耦合和去耦装置的地方，它们与被测设备之间的距离应在0.1m到0.3m之间，并与参考接地板相连。耦合和去耦装置与被测设备之间的连接电缆应尽可能短，不允许捆扎或盘成圈。

b. 对于被测设备其他的接地端子也应通过耦合和去耦网络CDN-M1与参考接地板相连接。

c. 对于所有的测试，被测设备与辅助设备之间电缆的总长度（包括任何所使用的耦合去耦网络的内部电缆）不应超过被测设备制造商所规定的最大长度。

d. 如果被测设备有键盘或手提式附件，那么模拟手应放在该键盘或者缠绕在附件上，并与参考接地板相连接。

2) 试验步骤

a. 被测设备应在预期的运行和气候条件下进行测试。记录测试时的环境温度和相对湿度。

b. 试验系统的校准，每次试验前应对试验系统进行校准，避免产生测试误差，确保系统满足必须的共模阻抗。

c. 依次将试验信号发生器连接到所选用的耦合装置上（耦合和去耦网络、电磁钳、电流注入探头）。

d. 根据要求设置试验电平的等级，扫频范围是从150kHz到80MHz或230MHz，用1kHz正弦波调幅，调制度为80%调制干扰信号电平。频率递增扫频时，步进尺寸不应超过先前频率值的1%。在每个频率，幅度调制载波的驻留时间应不低于被测设备运行和响应的必要时间，但是最低不应低于0.5s。敏感的频率（例如，时钟频率）应单独进行分析。

3) 测试结果的评估

测试结果应该按照被测设备的性能降级和功能丧失来分类，与制造商和测试的需求方规定的性能水平有关，或由制造商与产品买方之间的共识来确定。推荐的分类如下：

a. 由生产商，需求方或买方规定的限制中的正常性能。

b. 干扰终止后暂时的性能降级和功能丧失，且直到被测设备恢复其正常性能，没有人为的干预。

c. 暂时的性能降级和功能丧失，需要人为干预。
