单相电源滤波器系统原理：

　　单相电源滤波器的硬件系统主要由APF主电路、DSP控制板、信号采样调理电路、MOSFET驱动电路等组成。

　　系统通过传感器将采集到的信号先送到采样调理电路，经过调理后的信号输入DSP控制板进行谐波计算，计算得出的指令信号来控制APF主电路的工作，主电路输出的电压与电网电压的压差作用在滤波电感L上，从而产生补偿电流注入电网，补偿了谐波和无功电流，使电网电流信号呈现标准的正弦波形。

　　A  系列单相电源滤波器

　　产品特点:

　　额定电压： 115/250VAC 50/60Hz

　　电流 ：   1A-100A

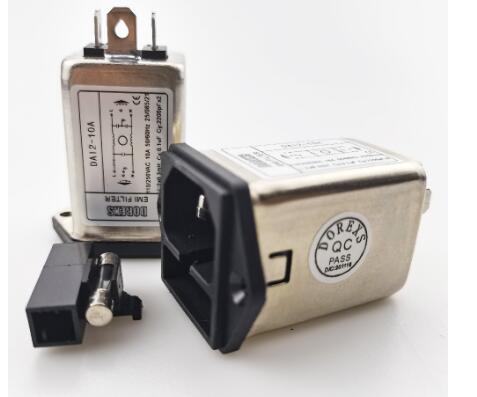

　　单相交流电源滤波器/噪音滤波器

　　常规通用型滤波器

　　性价比高

　　对共模和差模干扰具有良好的抑制特性

　　适用范围 :用于各种电子设备和测量仪器

　　电源滤波器技术参数

　　额定电压 115/250VAC

　　工作频率 50/60Hz

　　测试电压 1500VDC (线/线)

　　2250VAC    (相/地)

　　绝缘电阻 >50MΩ@500VDC

　　温升 <30℃

　　气候类别 25/085/21
