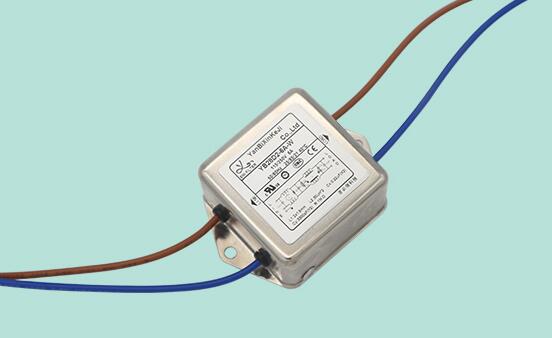

简易的EMI滤波器采用单级结构，这种结构滤波效果不是很好;复杂一点的EMI滤波器采用双级结构，也就是有两个单级式EMI滤波器，这种滤波器抑制电网噪声的效果会更好。

　　L1是共模电感，它的两个线圈磁通方向相同，经过耦合后总输入后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上。当有共模电流通过时，两个线圈上产生的磁场就会互相加强。

　　C1称为X电容，用来滤除两条电源线之间的线间干扰，即串模干扰。应采用薄膜电容器，容量范围大致为0.01～0.47uf。

　　Y1和Y2称为Y电容，两个Y电容串联后跨接在输出端，并将电容器中点接大地，能有效地抑制共模干扰。它的容量范围是2200pF～0.1uf。为保证漏电流不至于过大，电容器量不宜超过0.1uf。

　　滤波器其实还有很多种，有高通滤波器也有低通滤波器，有带通也有带阻滤波器。不同的滤波器对不同的信号处理不一样，但是目的都是一致的，都是为了滤除无效的信息而保留有效信息。

　　结语

　　简而言之，电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。关于EMI电源滤波器的选型及其相关介绍就到这里了，关于EMI电源滤波器其实还有很多可讲，本文只是选取一小截以作代表，其它相关知识在本文就不再赘述了。
