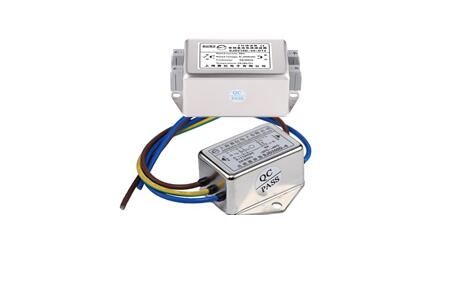

电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。

　　利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。

　　大功率电源的滤波器如Satons、UBS、变频器等将会产生大量谐波电流，这类滤波器需采用有源电力滤波器APF。APF可对2~50次谐波电流进行滤除。

　　电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。

　　电源滤波器构成电源电路的基本原理：

　　L1为共模电感，它的上下左右为两只共模电感电磁线圈，这2个电磁线圈绕在相同变压器铁芯上，线圈匝数和位置都同样(绕制反方向)。那样，当电源电路中的一切正常电流量流过共模电感时，电流量在同位置绕制的电感线圈中造成反方向的电磁场而互相相抵，这时一切正常数据信号电流量关键受线圈电阻的危害(和小量因漏感导致的减振)。

　　当有电流量流过电磁线圈时，因为共模电流量的同向性，会在电磁线圈内造成同方向的电磁场而扩大电磁线圈的感抗，使电磁线圈主要表现为高特性阻抗，造成极强的减振实际效果，为此衰减系数共模电流量，超过过滤的目地。

　　电源滤波器的Y电容器是各自跨接线在电力线两条线和地中间（L-E，N-E）的电容器，通常是成双出現，根据泄露电流的限定，Y电容器值不可以很大，通常是nF级，Y电容器抑止共模干扰。
